■ 企業簡介

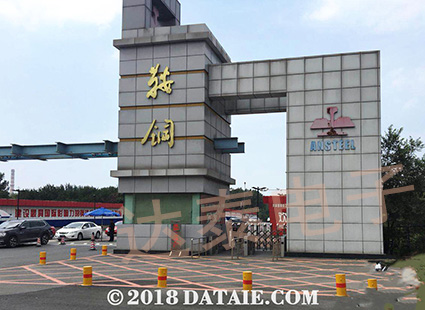

鞍山鋼鐵集團有限公司（以下簡稱鞍山鋼鐵）是鞍鋼集團最大的區域子公司，始建于1916年，前身是鞍山制鐵所和昭和制鋼所。鞍山鋼鐵成立于1948年12月，是新中國第一個恢復建設的大型鋼鐵聯合企業和最早建成的鋼鐵生產基地，被譽為“新中國鋼鐵工業的搖籃”“共和國鋼鐵工業的長子”，是“鞍鋼憲法”誕生的地方，是英模輩出的沃土，為新中國鋼鐵工業的發展壯大做出了卓越的貢獻。

西安達泰電子，無線通訊，工業無線通訊，無線plc，西安達泰，達泰電子

■ 客戶需求

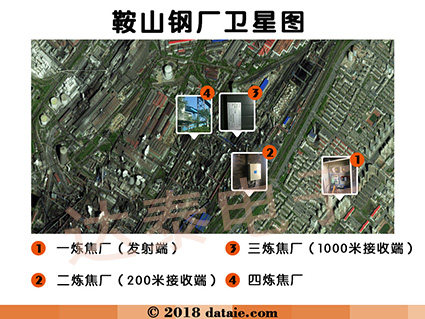

鞍山鋼鐵公司里有4個煉焦廠。如下圖所示，位于四個不同的地點。

一煉焦廠有四路模擬量信號，需要同時傳輸?shù)?00米和1000米以外的二煉焦廠和三煉焦廠的無紙記錄儀上。

由于發射和接收信號點分布分散，障礙物密集，若采用有線的方式，一是成本高（采用雙屏蔽電纜鋪設）二是施工周期長，短時間內不可能完成相應功能。并且這四路信號多用于接收端兩處值班室的監測記錄工作，并無實際控制用途。考慮兩個層面的問題，這個項目不如嘗試無線的方式去實現。第一層面：若采用有線的方式，成本高，施工時間長；第二層面：比起聯鎖信號的無線傳輸，這類流量信號的監測更適合第一次使用無線方式的用戶去實踐。

經過用戶的多方位考量（技術能力，現場經驗等），最終決定由達泰電子來完成此次的無線通訊改造項目。

西安達泰電子，無線通訊，工業無線通訊，無線plc，西安達泰，達泰電子

■ 使用環境分析

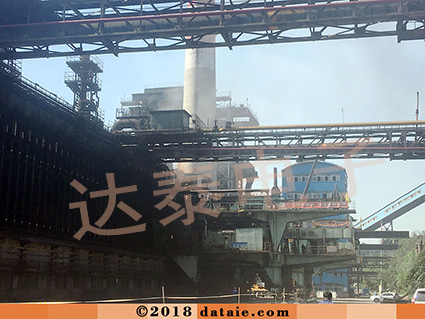

在眾多的工業現場中，鋼廠的環境最為復雜和惡劣。其生產，囊括了采礦場、發電廠、焦化廠、化工廠、鍋爐廠、污水處理廠等多個生產單位，可以說是整個工業企業制造現場的一個縮影。

西安達泰電子，無線通訊，工業無線通訊，無線plc，西安達泰，達泰電子

當然對于無線通訊的實現難度來講，難度呈指數倍增加。在無線方案設計之初，就需要充分考慮到信號傳輸過程當中可能遇到的的干擾因素。例如：變頻站對于無線信號的影響；大型移動設備對于無線信號的影響；雷電天氣是否會影響傳輸。往往在鋼廠里可視距離也就100米左右，卻遠比其他工廠里500米傳輸距離所產生的干擾因素要多的多。因此不論是對整個無線系統的設計來說，還是實際傳輸距離來說都是一個對于穩定性和可靠性的巨大挑戰。無線通訊技術能否在傳統工業生產場所里立足，鋼鐵廠便是一個最嚴苛的“可靠性測試實驗室”。

■ 【西安達泰電子提供】無線解決方案

根據客戶需求我們可總結出以下要求：

1. 四路模擬量信號輸入，四路模擬量信號輸出；

2. 發射點一處，接收點兩處，完成一發兩收功能；

3. 距離200米和1000米，其間有焦?fàn)t和廠房遮擋。

解決方案：

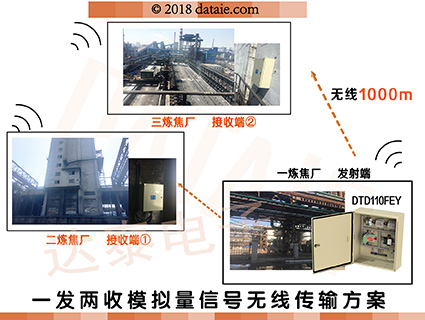

如下圖所示，用DTD110F無線模擬量傳輸器為核心來完成此次無線傳輸任務。在模擬量信號輸入端，安裝一臺DTD110FEY-T4AI無線模擬量傳輸裝置，發射端接入模擬量輸入信號線。分別在二煉焦廠和三煉焦廠中裝一臺DTD110FEY-R4AO無線模擬量傳輸裝置，接收端并接入模擬量輸出信號線。三處接入220V電源后，發射端的4路模擬量信號就可以同時在二煉焦廠和三煉焦廠的無紙記錄儀上顯示出相應數據。

西安達泰電子，無線通訊，工業無線通訊，無線plc，西安達泰，達泰電子

■ 無線通訊方案的好處

1. 節能環保：功耗小，節能省電。

2. 高效：省去布線施工時間，插電即用

3. 可靠：達泰電子專注工業無線通訊領域16年。生產的產品通過ISO9001質量產品體系認證

4. 簡單：不需要二次開發；后期基本不需要維護

5. 節省成本：沒有運行費用，傳輸距離大于10公里

6. 完備的售后服務： 具有16年工業現場調試經驗的無線通訊專家團隊，為產品提供最可靠的技術支持與售后服務。

■ 產品介紹

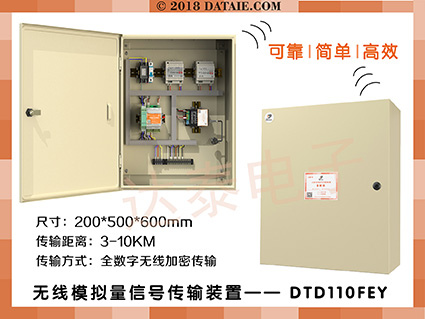

◆ 達泰1系無線模擬量傳輸裝置-DTD110FEY

DTD110FEY由無線發射終端和無線接收終端組成，發射端采集工業現場的變送器輸出的標準4~20mA電流信號并通過無線方式傳送，遠端輸出2線制或3線制4~20mA電流信號，可以接入顯示儀表、PLC或DCS等設備。無線可靠傳輸距離可達3~10公里。既可以實現點對點通信，也適合于點對多點而且分散不便于挖溝布線等應用場合，不需要編寫程序，不需要布線，一般電工就可以調試使用。

? 供電電源：220VAC；

? 傳輸方式：全數字無線加密方式;

? 抗干擾能力：內部集成工業級高抗干擾EMI單元；

? 規格尺寸：200*500*600mm；

? 材質：冷軋鋼板；

? 防塵等級：IP45

西安達泰電子，無線通訊，工業無線通訊，無線plc，西安達泰，達泰電子

■ 成功案例

? 河北邯鄲鋼鐵焦化廠，天車和地面的控制室之間，2012

? 山東石橫特鋼控股集團有限公司，推焦車控制除塵風機，2015

? 北京首鋼集團，15口深水井4路模擬量監測，6公里，2016

? 上海寶鋼集團公司，深水井8路模擬量無線監測，2公里

? 安陽鋼鐵集團有限責任公司，工廠水池水位自動控制，3公里

? 邯鄲鋼鐵集團，深水罐水位控制水泵啟停，300米

? 安徽長江鋼鐵，水池水位實時監控系統，300米

? 武漢鋼鐵集團，混合信號傳輸系統，2公里

? 石橫特鋼集團，水池水位監測2發1收，3公里

? 赤峰遠聯鋼廠，鼓風機高壓變頻器遠程無線調速系統，2公里

? 寧波鋼鐵有限公司，壓力閥門一發兩收，1公里

? 河北天柱鋼鐵公司，水表數據監測，700m，2017

? 伊春鹿鳴礦業有限公司，太陽能供電水位無人控制系統，3公里，2017

? 河北華澳礦業 ，無人值守水位監控，500m，2017

? 營口嘉晨集團鋼鐵廠， 推焦車和地面除塵系統無線通訊，2018

? 安徽馬鞍山鋼廠，堆取料機到DSC上，2018

? 吉林首鋼通化鋼廠分公司，現場6路模擬量無線傳DCS上，300米，2018

? 山西呂梁鐵廠，鐵廠鑄造車間控制室16DI接收端1DO，2018
